用于在線識別變壓器和用戶之間的歸屬關系，網絡拓撲關系確定
測試距離：5km
識別周期：6s
諧波分析：2～34次
存儲功能：數據存儲9999組
產品簡介

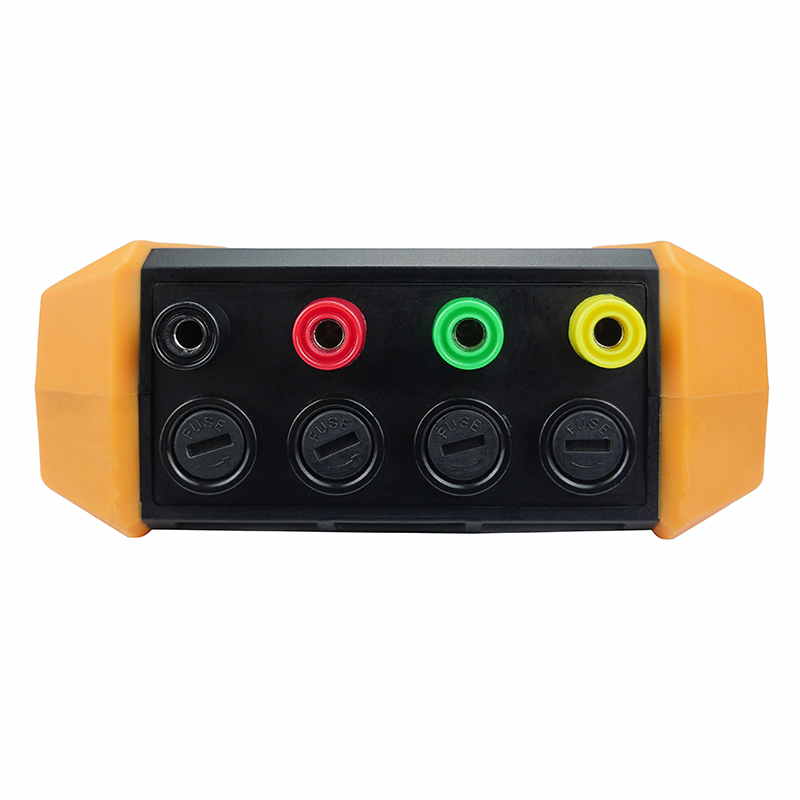

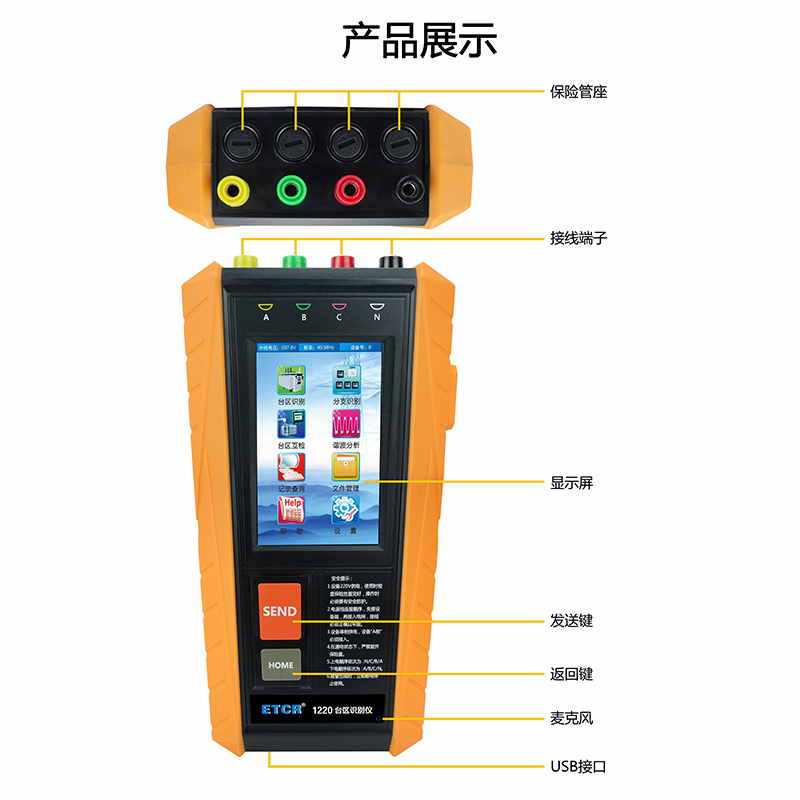

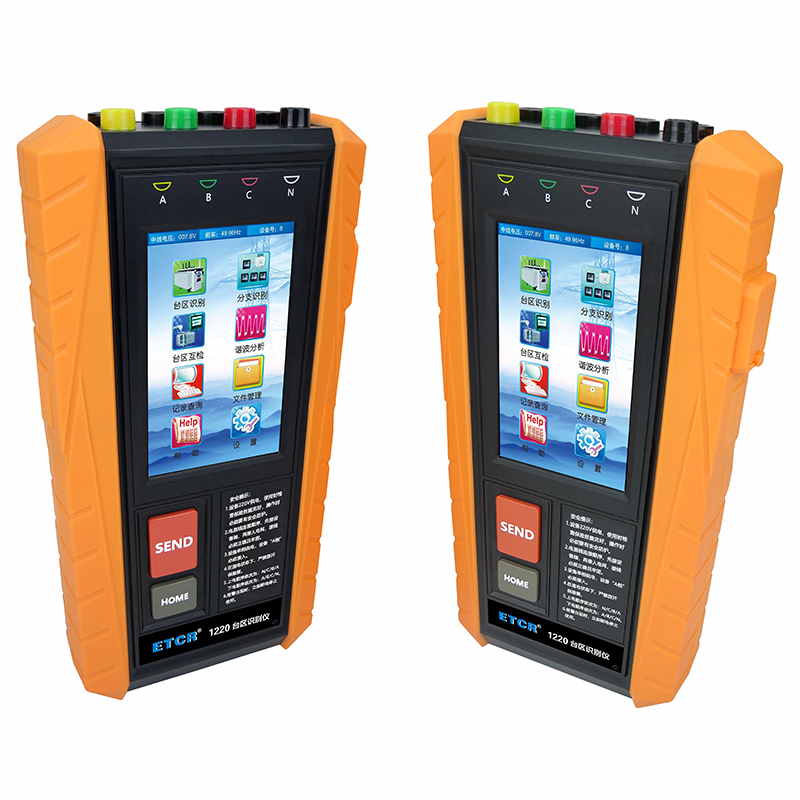

ETCR1220臺區識別儀又稱臺區拓撲識別儀、低壓臺區雙向識別儀，用于在線識別變壓器和用戶之間的歸屬關系，網絡拓撲關系確定。儀器采用工頻載波調制技術進行臺區識別，在相鄰變壓器共壓、共地、共電纜溝以及通信基站影響的情況下可以準確的進行臺區識別。識別儀由手持式主機及從機組成，主機與從機完全相同均可用于臺區二次側或被測點，雙向識別臺區。對于距離長、干擾嚴重等惡劣環境的線路，電力載波信號可能無法有效傳輸，即使這種情況ETCR1220臺區識別儀也只需一次即可正確識別，準確無誤。同時根據不同的臺區編號可以一次識別多個相鄰拓撲關系混亂的臺區。
ETCR1220臺區識別儀采用高速A/D交流采樣與高速DSP數字處理技術相結合，采用工頻載波調制技術開發，為電網負荷普查、臺區承包、用電稽查，生產調度提供了一種高效的必備工具，該產品完全滿足臺區識別、用戶識別、相位和相序識別需求，與以往產品相比較，具有網絡全覆蓋、識別速度快、準確無誤，操作簡單、攜帶方便等優勢。
產品特點
1、雙向識別功能，主機與從機可互換。
2、最多同時安裝多達16臺主機，進行多臺區識別。
3、分支識別，厘清臺區拓撲關系，實現分支停電、局部線損核查等工作，是實現臺區精細化管理的重要環節，最大支持24路分支測量。
4、臺區互檢，臺區互檢是檢測各個相鄰變壓器之間是否存在串擾的問題，有些變壓器之間可能由于工作疏忽的原因，導致兩個變壓器之間線路發生連接的情況，因此必須對各個變壓器之間進行相互檢測，以確保變壓器之間的獨立性。
5、諧波分析，可看34次諧波值。
6、記錄查詢，顯示臺區歸屬關系的記錄。
技術參數
| 規格名稱 | 規格參數 |
| 額定電壓 | 三相四線：220V（相電壓） |
| 額定頻率 | 50Hz |
| 正常電壓范圍 | 0.8Un～1.2Un |
| 整機靜態功耗 | ≤ 3.5W |
| 測試距離 | 5km |
| 識別周期 | 6秒 |
| 一次識別成功率 | >99% |
| 電氣參數精度 | ≤1% |
| 相位角測試范圍 | -179.9°～180.0° |
| 諧波測試 | 有，2～34次 |
| 總諧波失真 | 有，2～34次，各相 |
| 數據存儲 | 9999組 |

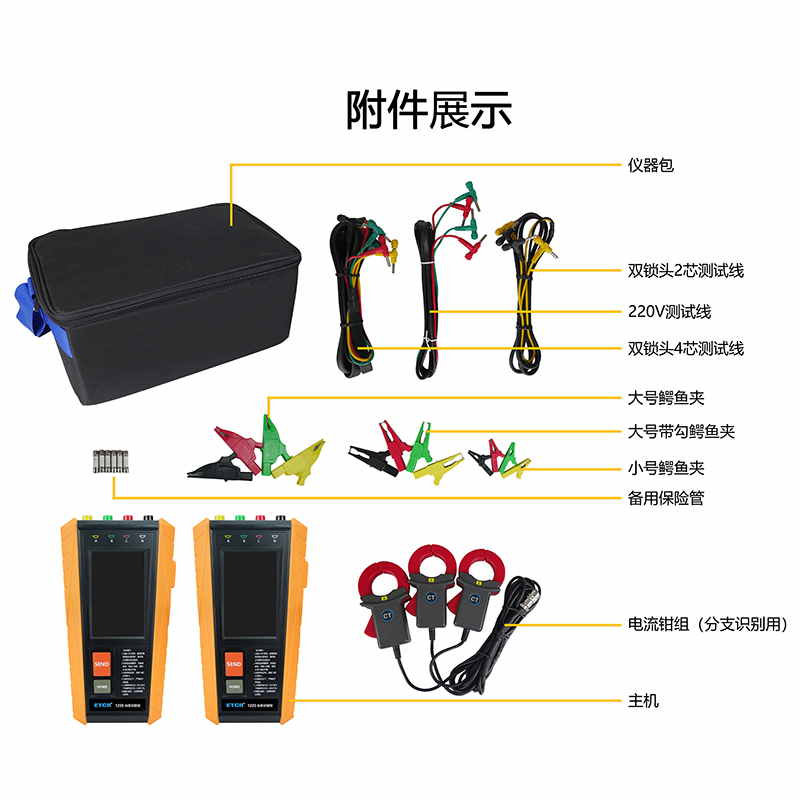

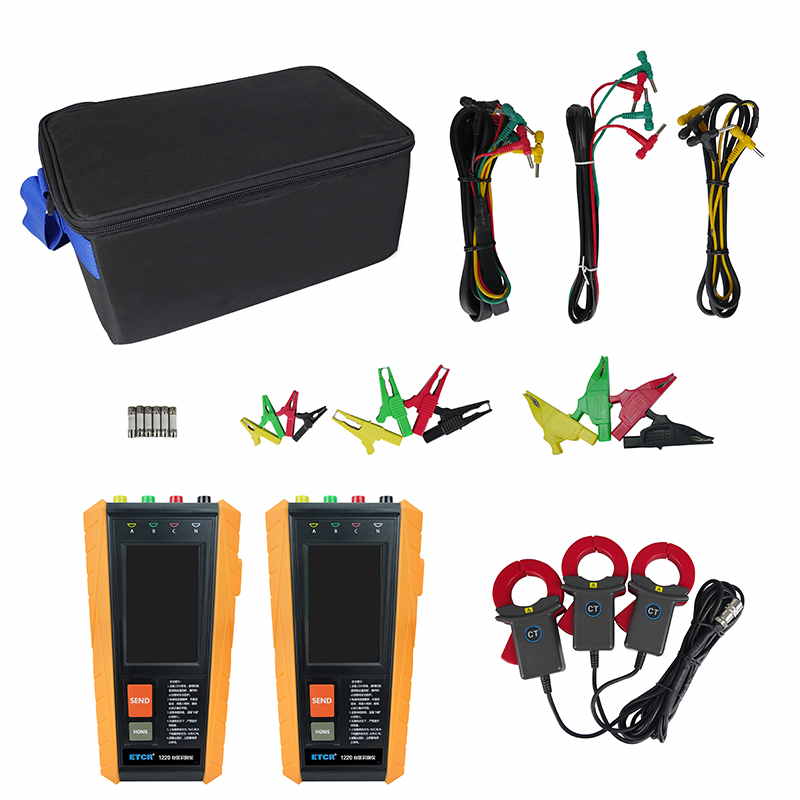

| 主機測試線 | 雙鎖頭4芯測試線（黃、綠、紅、黑） |
| 從機測試線 | 雙鎖頭2芯測試線（黃、黑）、220V測試線（紅、黑） |
| 大鱷魚夾 | 4個 |
| 大鱷魚夾 | 4個（帶勾） |
| 小鱷魚夾 | 4個 |
| 電流鉗組 | 1組（3個） |
| 主機尺寸 | 225mm×118mm×48mm |
| 儀表重量 | 儀表：約730g×2個；總質量：約1.7kg（含附件） |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | GB/T 2423.10 GB/T 2423.2 GB/T 2423.1 GB/T 17626.11 GB/T 17626.5 GB311.3-83，IEC61010-031, IEC61010-1 CAT Ⅲ 600V |
| 工作溫濕度 | -30℃～70℃；80%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 相線識別 | 臺區識別 | 分支識別 | 諧波分析 | 供電方式 |

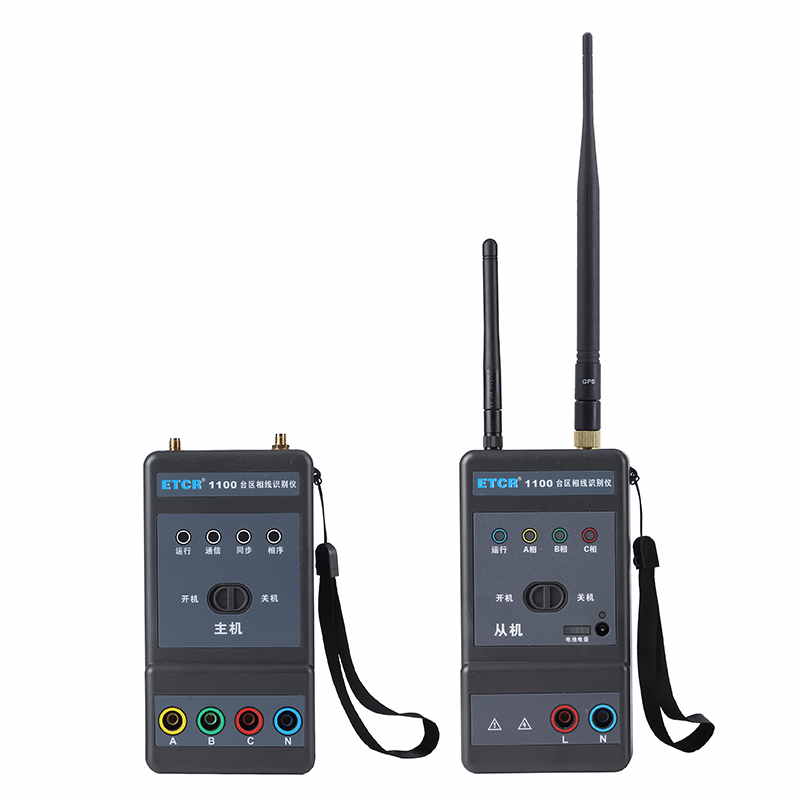

| ETCR1100臺區相線識別儀 | 有 | -- | -- | -- | 鋰電池 |
| ETCR1220臺區識別儀 | 有 | 有 | 有 | 有 | 外部供電 |
