產品系列 : 雷擊電流在線檢測儀
SPD告警動作監測，SPD告警動作時間、雷擊次數統計、雷擊電流幅值監測等功能
CT結構：柔性線圈
雷電流CT尺寸：48mm（可定制）
雷電流最大測量幅值：100kA（可定制）
雷電流最小測量幅值：2.5%Fs
SPD 告警信號監測通道：1 個
通訊方式：RS485通訊方式(支持ModBus協議)
產品簡介
產品簡介
ETCR2700雷電流在線監測儀又稱智能 SPD 雷電監測模塊，該設備能夠?qū)崟r(shí)、準確的監測到 SPD 告警動作以及告警動作時間，雷擊次數、雷擊幅值、以及對 SPD 壽命預警，通過 RS485 總線將智能 SPD 雷電監測模塊監測到的實時數據信息傳送到監控服務器軟件（用戶自備）。

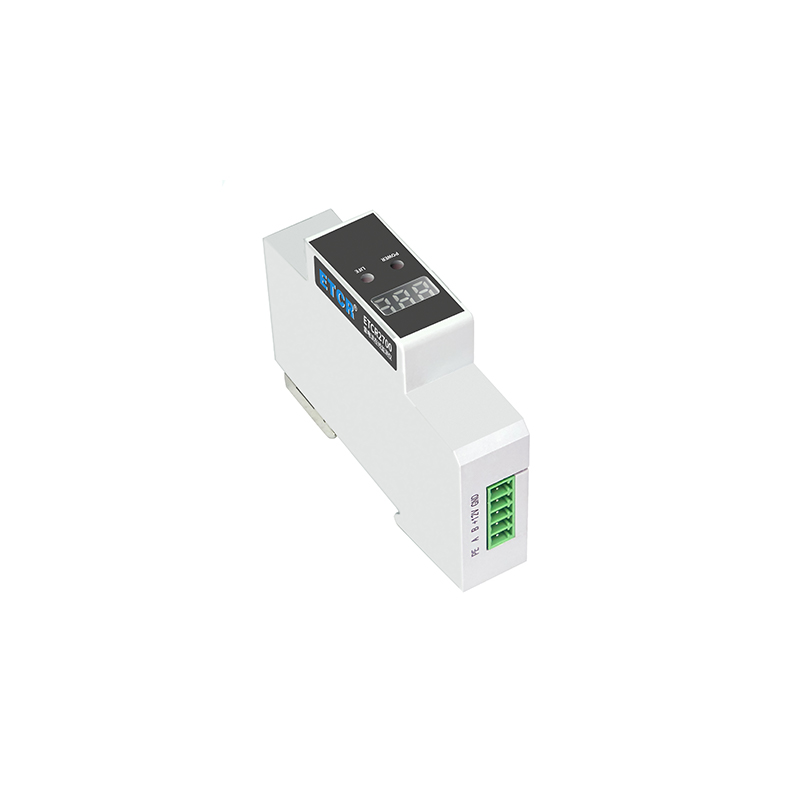

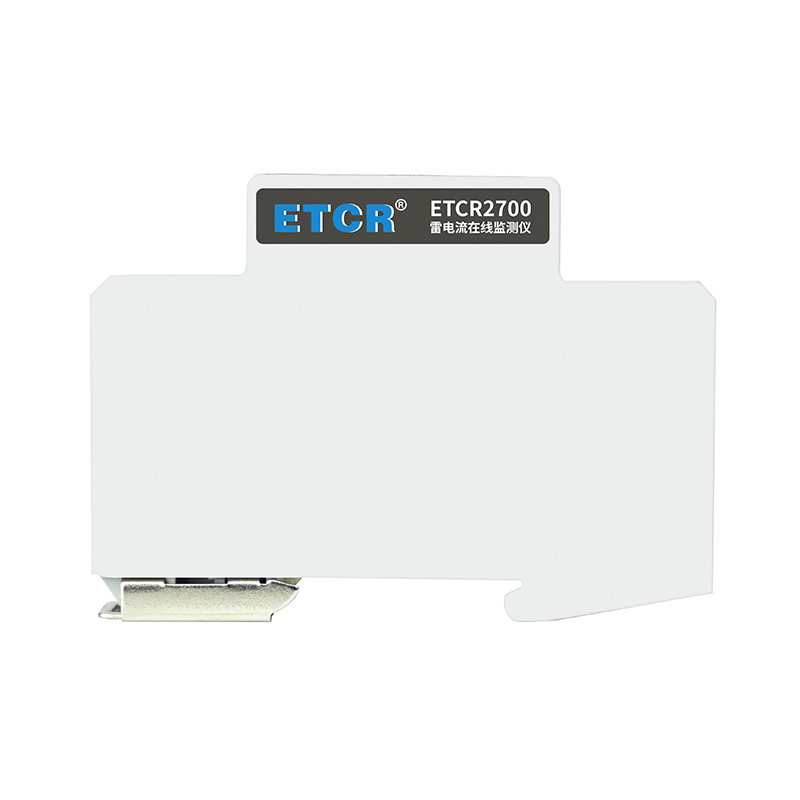

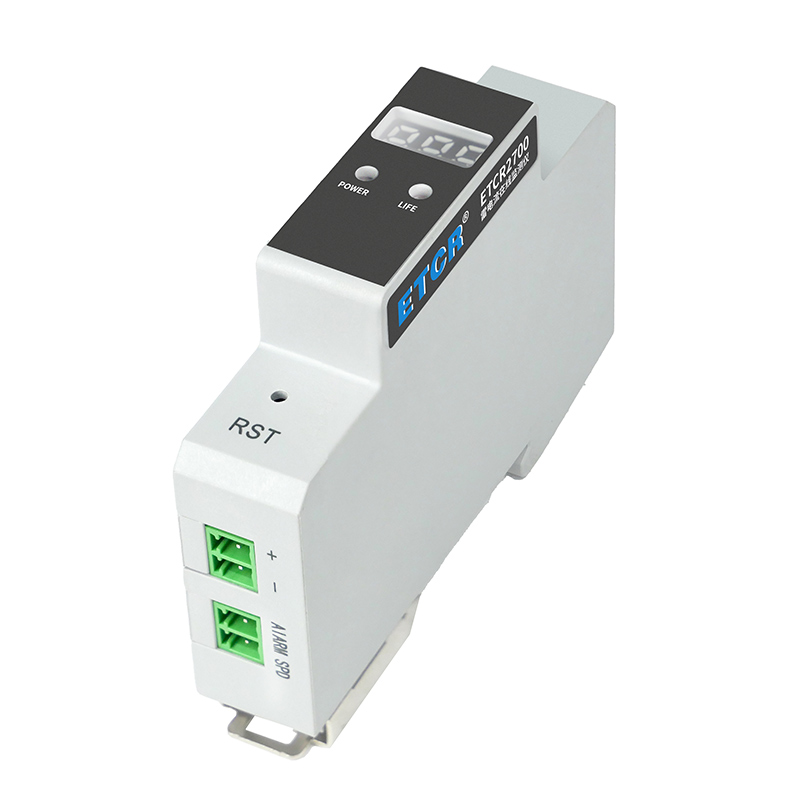

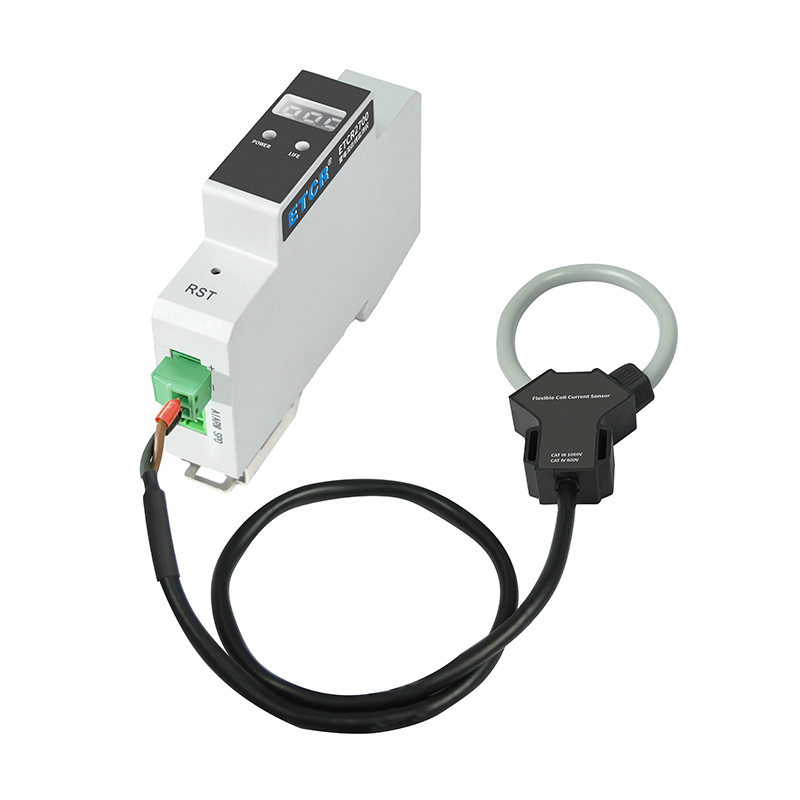

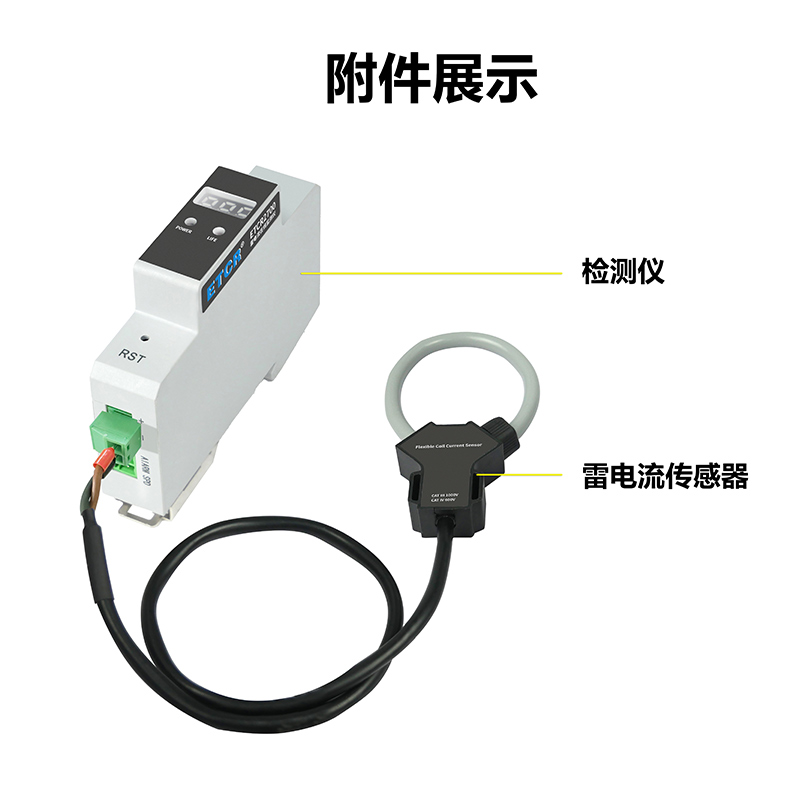

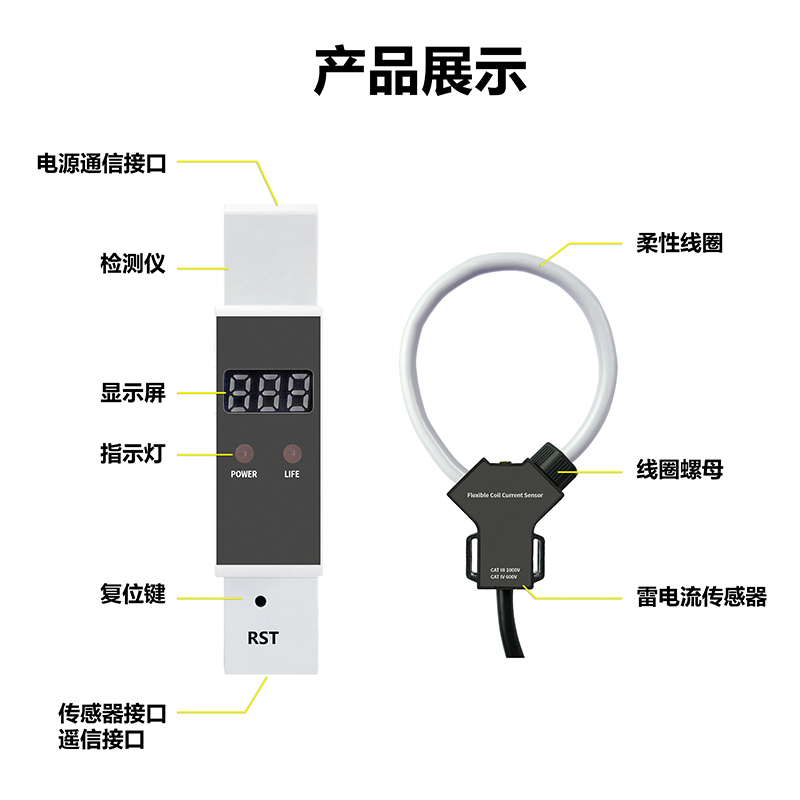

ETCR2700雷電流在線監測儀由主機與柔性線圈組成。主機使用標準35mm導軌安裝方式。柔性線圈輕便柔軟，安裝極為方便，直徑可按用戶要求定制。
設備能夠?qū)?SPD 告警的信號進行監測和采集。 設備能夠?qū)纂娏鞯姆?、極性及發生時間進行監測。設備具有數碼管顯示，實時顯示最新雷擊次數、劣化告警信號。設備具有壽命預警功能、通過LIFE 指示燈指示壽命。設備將此采集到的數據通過 RS485 總線傳輸?shù)缴衔粰C(jī)。SPD告警功能極適合帶有干結點輸出功能的SPD設備，可以及時快速的監測SPD運行狀態，并發出有效預警。
SPD（Surge Protective Device，電涌保護器），又稱浪涌保護器、防雷器，是一種用于限制電路中瞬態過電壓（電涌）、泄放多余電涌電流，從而保護下游電子設備、電力設備免受電涌損害的電子裝置。它是電力系統、通信系統、工業控制及民用電器（如電腦、路由器）防雷與電磁兼容（EMC）的核心保護組件。
產品特點
1.設備能夠?qū)?SPD 告警的信號進行監測和采集。
2.設備能夠?qū)纂娏鞯姆怠O性及發生時間進行監測。
3.設備具有數碼管顯示，實時顯示最新雷擊次數、劣化告警信號。
4.設備具有壽命預警功能、通過LIFE 指示燈指示壽命。
5.設備將此采集到的數據通過RS485通訊方式傳輸數據。
防雷行業常用測試儀器儀表匯總
產品名稱 | 產品型號 | 主要參數 |
鉗形接地電阻測試儀 | ETCR2000+ | 量程：0～1000Ω，分辨率：0.01Ω |
數字式接地電阻測試儀 | ETCR3040 | 測試電流:＞20mA(正弦波)，分辨率:0.01Ω |
大地網測試儀 | ETCR3300B | 測試電流:＞3A，分辨率:0.001～99.999Ω，頻率可選 |
土壤電阻率測試儀 | ETCR3040B | 四線法測量，測試電流:＞20mA(正弦波)分辨率:0.01Ω |
等電位測試儀 | ETCR3700A | 測試電流:＞1A，四線法測試，分辨率:0.001Ω,具備大容量鋰電 |
環路電阻測試儀 | ETCR2150 | 電阻測量分辨率:0.001Ω，電流測量分辨率:1uA |
防雷元件測試儀 | ETCR3800 | 測試器件:MOV，具備大容量鋰電池 |
絕緣電阻測試儀 | ETCR3460A | 0～1000MΩ |
表面阻抗測試儀 | ETCR3420 | 測量范圍:103～1010Ω |
數字萬用表 | ETCR5930 | 電壓、電流、電阻測量，分辨率:3位半 |
標準電阻 | ETCR3900 | 10-3～105Ω，功率 1/2w，線繞型 |
技術參數
功 能 | SPD告警動作監測，SPD告警動作時間、雷擊次數統計、雷擊幅值監測等功能 |
CT 結 構 | 柔性線圈 |
電 源 | DC 12V±10%（用戶外部提供) |
雷電流最大測量幅值 | 100kA（可定制） |
雷電流最小測量幅值 | 2.5%Fs |
雷電流測量精度 | ±（10%rdg+1 %*Fs） |
雷電流CT尺寸 | 120mm（可定制） |
SPD 告警信號監測通道 | 1 個 |
告警時間 | 年月日時分秒毫秒 |
LIFI指示燈 | SPD壽命告警，需要更換 |
通訊方式 | RS485通訊方式(支持ModBus協議) |
數據顯示 | 實時顯示最新雷擊次數、劣化告警信號 |
顯示方式 | 三位數碼管 |
外形尺寸 | 112mm×67mm×18mm |
質 量 | 檢測儀：約67g；傳感器：約55g；總質量：約290g（含附件） |
安裝方式 | 35mm 標準導軌安裝 |
工作溫濕度 | -40℃～85℃；≤95％RH |
防護等級 | IP 30 |
功 耗 | ≤ 0.6W |
