產品簡介

ETCR002F整體式柔性線圈電流積分器又稱洛氏線圈電流傳感器、羅氏線圈傳感器、柔性電流鉗、雷擊電流傳感器，用于電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。配帶積分器后可更便捷地集成到其他測試設備，如電能質量分析儀、諧波分析儀、電力參數記錄儀、相位檢測分析儀、工業控制裝置、示波器、高精度數字多用表、瞬態沖擊記錄儀、分布式測量系統、保護系統等。

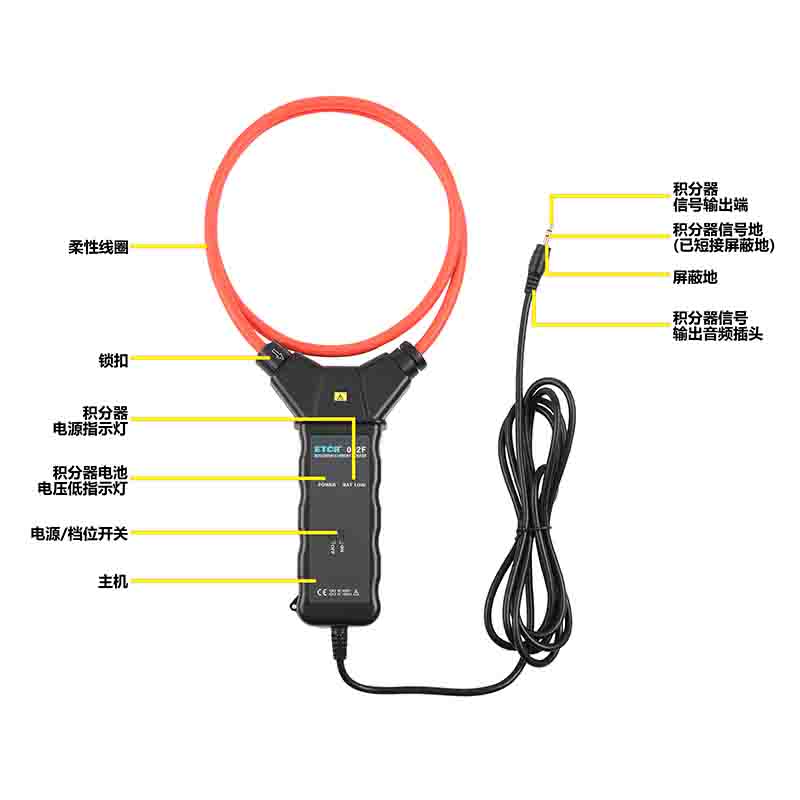

ETCR002F整體式柔性線圈電流積分器儀器由積分器及線圈組成，線圈部分無任何裸露金屬導體，非接觸測量，安全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。

產品特點

1、整體式積分器可選配各種長度的柔性線圈，現場使用特別方便。

2、非接觸測量，安全可靠。測量范圍寬、精度高、可靠性強、響應頻帶寬。

3、積分器體積小重量輕，柔性線圈柔軟靈活，適合狹窄環境和排線密集的場所，以及測量尺寸很大或形狀不規則的導體電流。

4、可按客戶要求訂制線圈長度。

技術參數

電源	鋅錳干電池 6F22 9VDC
電流量程	AC 0A～3000A/6000/10000A（可選）
分辨率	1A/2A/3A
精度等級	±1%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于線圈中心位置)
信號輸出	滿量程對應輸出AC 0～1V
相位誤差	≤1°(50Hz/60Hz;23℃±2℃)
輸出接口	3.5mm音頻插頭/BNC接口/抽頭（可選）
柔性線圈線徑	Ф7.5（可選）
柔性線圈尺寸	Ф40～Ф3000mm（可選）
電場干擾	無磁滯效應，不受外電場干擾
導線位置	被測試導線處于線圈的中心位置，位置誤差影響≤±0.5%FS
電流頻率	45Hz～70Hz(被測電流頻率)
響應頻率	0.1Hz～1MHz
線路電壓	AC 600V以下線路測試
積分器尺寸	165mm×105mm×40mm
積分器質量	230g
絕緣強度	AC 2000V/rms(線圈解鎖展開后的兩端)
適合安規	CAT IV 600V 、CAT Ⅲ1000V
工作溫濕度	-20℃～50℃；80%rh以下
存放溫濕度	-10℃～60℃；70%rh以下

型號對比

產品圖片	產品型號名稱	線徑	線圈長度	電流量程	精度等級	其它
	分離式柔性線圈積分器	Φ7.5mm/Φ12mm	接受訂制	AC 300A/3000A/6000A/10000A	±1.0%FS	帶積分器

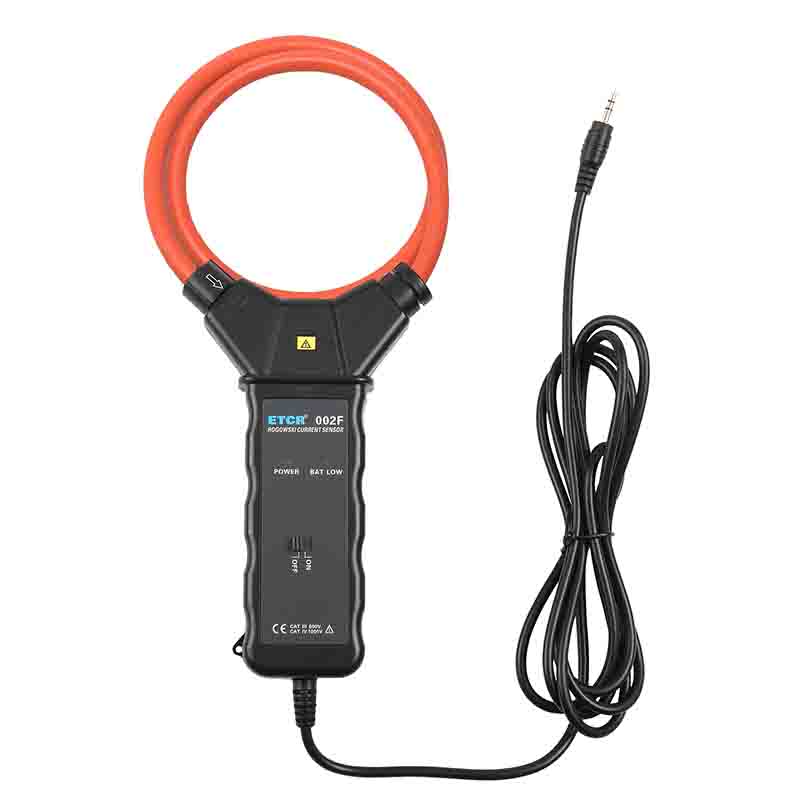

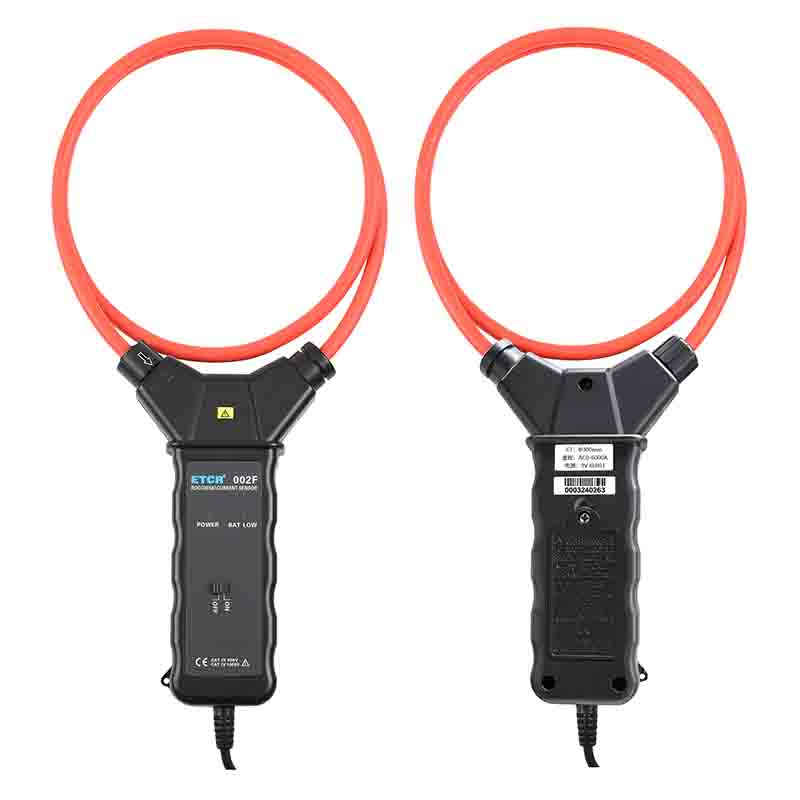

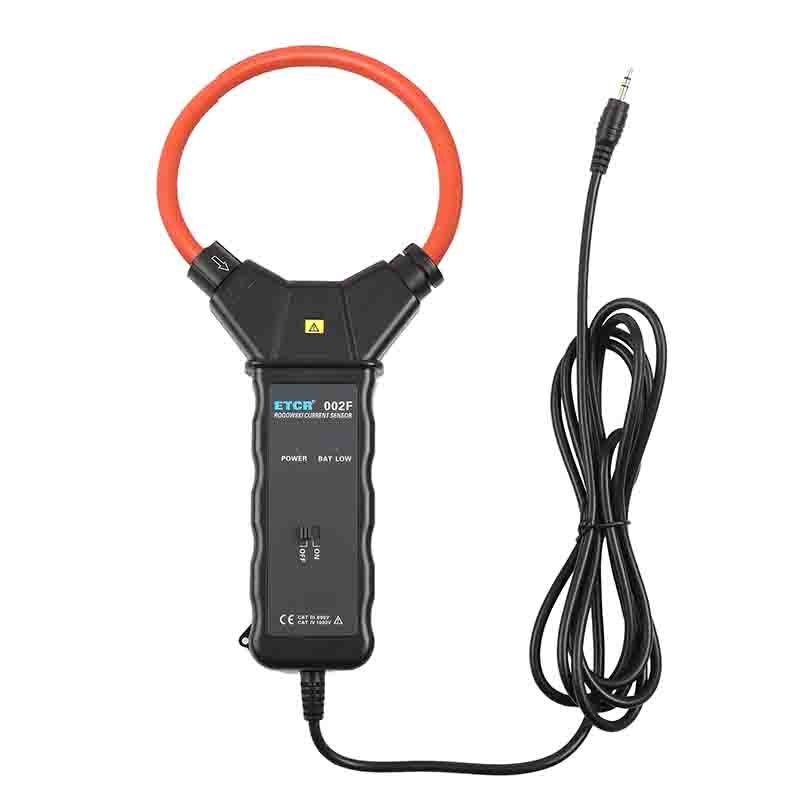

	整體式柔性線圈積分器	Φ7.5mm	接受訂制	AC 300A/3000A/6000A/10000A	±1.0%FS	帶積分器

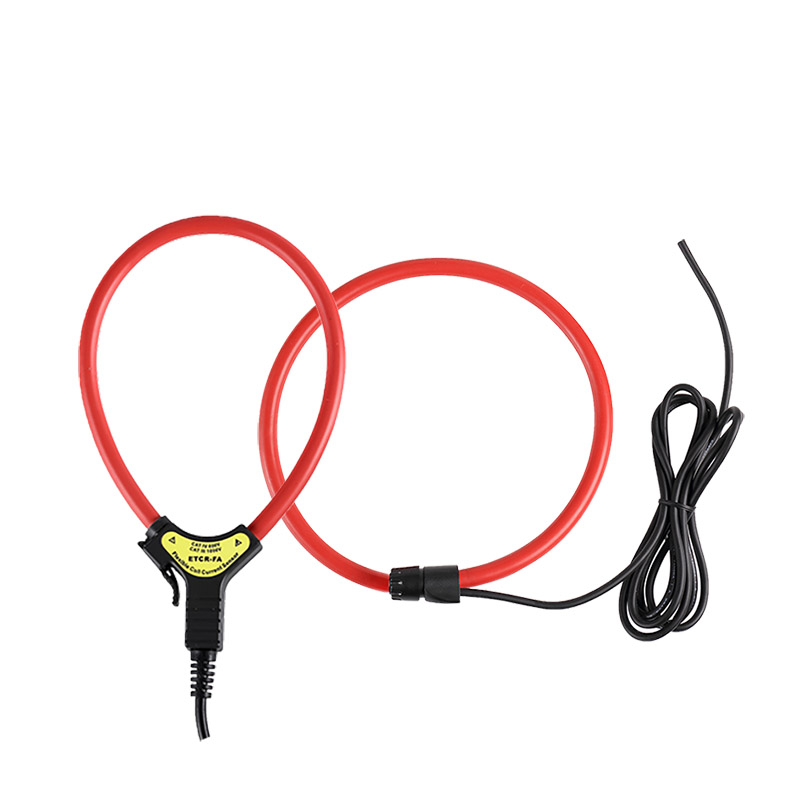

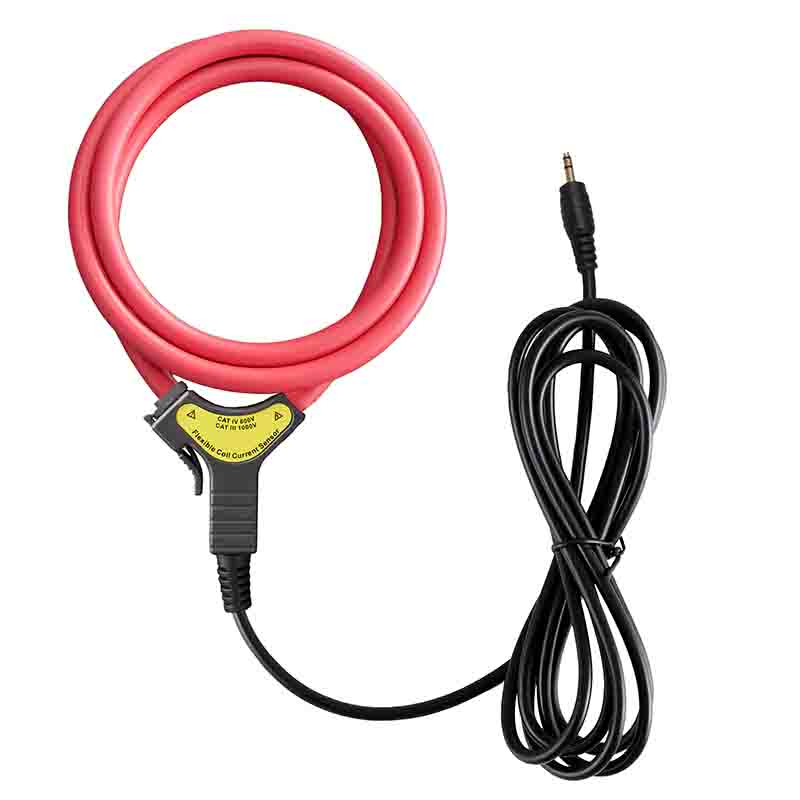

	柔性線圈	Φ7.5mm/Φ12mm	接受訂制	AC 0～10000A	±1.0%FS	--
