產品系列 : 等電位聯結電阻測試儀
用于測量金屬構件之間、地網地極間連接導體的等電位聯接電阻
電阻量程：1mΩ～30.0kΩ
電阻測量檔位：0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ
測試電流：4A MAX
報警功能：可設置電阻報警閾值
存儲功能：存儲數據400組
USB通信接口
可充電鋰電池
產品簡介

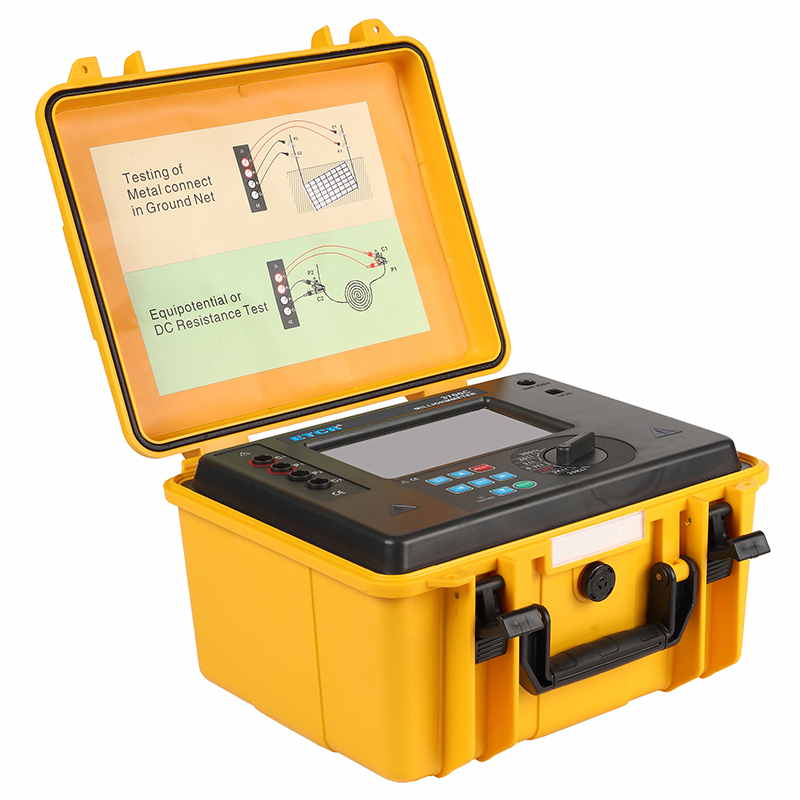

ETCR3700C等電位聯結電阻測試儀又稱直流低電阻測試儀，用于檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。儀表配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

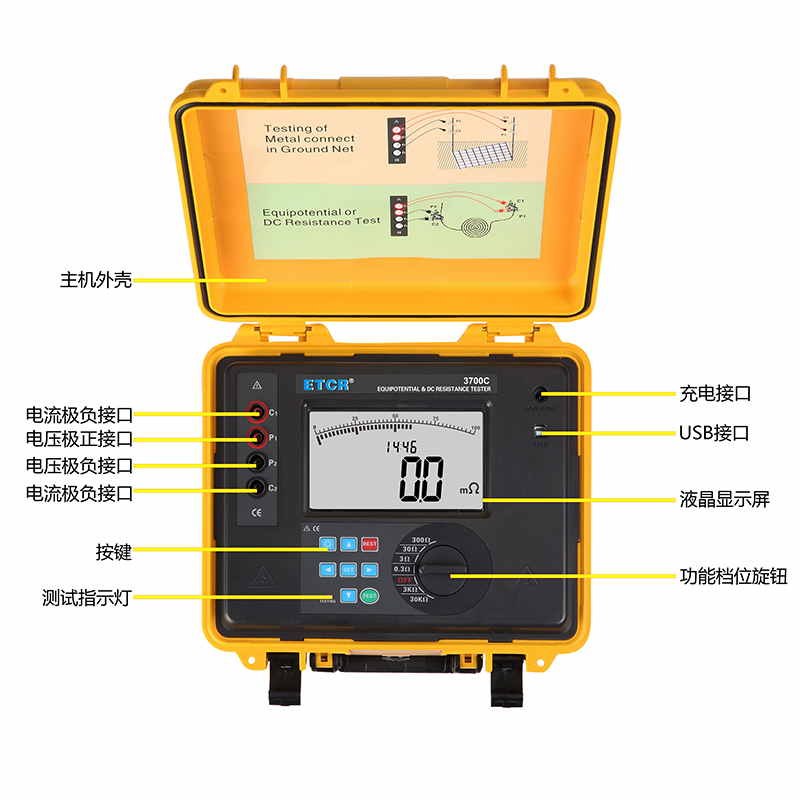

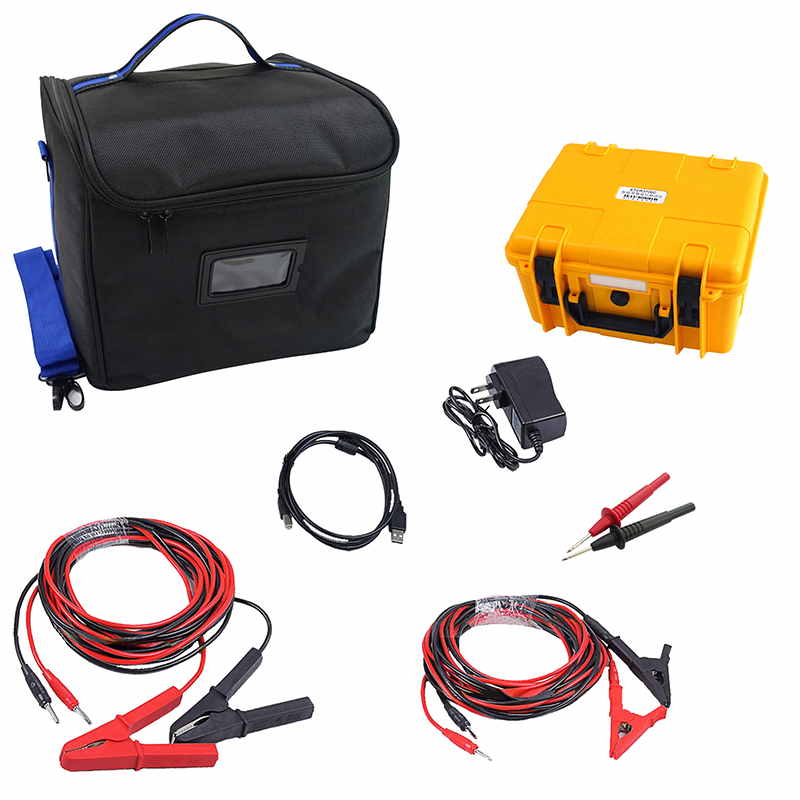

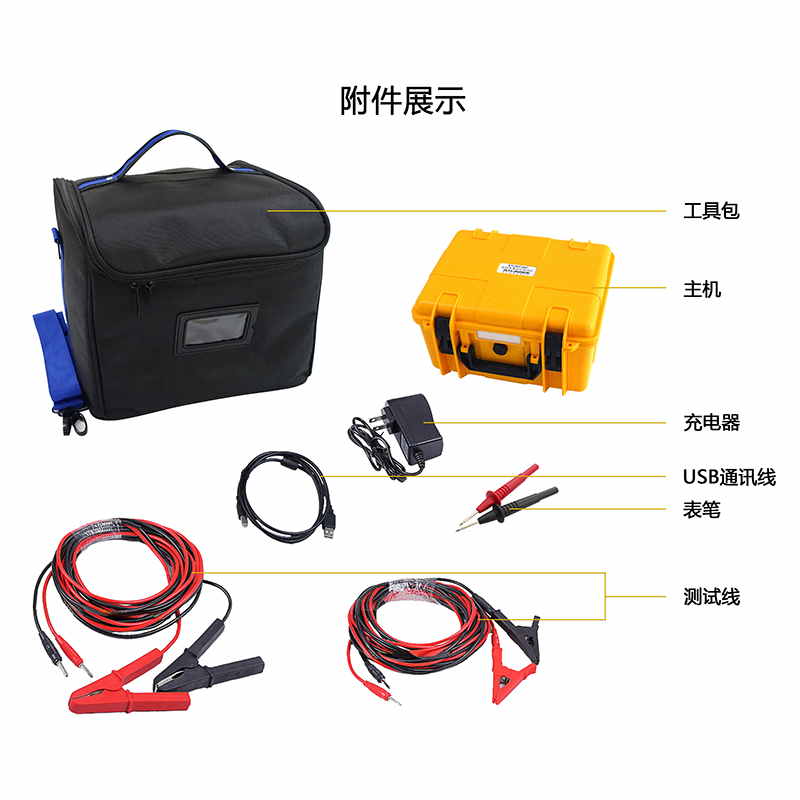

ETCR3700C等電位聯結電阻測試儀由主機、監控軟件、測試線、充電器、USB通訊線等組成。儀表采用精密四線法測試，準確可靠還具有告警功能、時鐘功能、測試導線長度的功能，主機超大LCD顯示，帶背光，棒圖指示，一目了然，同時能存儲400組數據。監控軟件具有歷史數據讀取、查閱、保存、報表、打印等功能。
產品特點
1、采用精密四線法測量，測試更準確。
2、電阻測量檔位：6檔，0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ
3、報警功能：可設置電阻報警閾值。
4、時鐘功能。
5、存儲功能：存儲數據400組。
6、USB通訊接口。
7、可充電鋰電池。
技術參數
1、量程及準確度
| 檔 位 | 量 程 | 精 度 | 分 辨 率 |
| 0.3Ω檔 | 1mΩ～300mΩ | ±1%rdg±10dgt | 0.1mΩ |
| 3Ω檔 | 300mΩ～3000mΩ | ±1%rdg±5dgt | 1mΩ |
| 30Ω檔 | 3.000Ω～30.00Ω | 0.01Ω | |
| 300Ω檔 | 30.0Ω～300.0Ω | 0.1Ω | |
| 3kΩ檔 | 300Ω～3000Ω | 1Ω | |
| 30kΩ檔 | 3.00kΩ～30.00kΩ | 0.01kΩ |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | DC 7.4V 2600mAh 可充鋰電池 |
| 測試電流 | 4A MAX |
| 檢測方式 | 精密四線法，2路A/D同時檢測 |
| 電阻量程 | 1mΩ～30.00kΩ |
| 導線長度測試 | L：≤999999m |
| 標準導線長度 | 標準導線長度設置范圍：1m～30m |
| 測試接口 | C1電流正、C2電流負、P1電壓正、P2電壓負 |
| 測量時間 | 2秒/次 |
| 數據存儲 | 400組(掉電或更換電池不會丟失數據) |
| 告警設置 | 告警臨界值設置范圍：1Ω～30Ω，00Ω不啟動告警功能，每次開機不啟動告警功能 |
| 測試指示 | 測試值超過告警設定值時，“嘟--嘟--嘟--”告警提示 |
| 告警提示 | 測試過程中藍色TESTING燈閃爍 |
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| 時鐘功能 | 24小時制，顯示時、分 |
| 測 試 線 | 4條：紅黑各2條，每條線長5m |
| 背光功能 | 可控灰白屏背光，適合昏暗場所使用 |
| 線路電壓 | 應避免線路帶電測量 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 低電壓指示 | 當電池電壓降到DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需及時充電 |
| 防護等級 | IP65（合蓋時） |
| USB通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 顯示模式 | LCD；尺寸：128mm×75mm |
| 主機尺寸 | 280mm×260mm×160mm |
| 質量 | 2270g |
| 耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 電阻測量檔位 | 測試電流 | 報警功能 | 存儲功能 | 通訊方式 |
| ETCR3700等電位聯結電阻測試儀 | 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 2A MAX | 可設置電阻報警閾值 | 400組 | —— |
| ETCR3700A便攜式等電位聯結電阻測試儀 | 0.001mΩ～40.0kΩ | 4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、400kΩ | 1.2A MAX | —— | 9999組 | 藍牙、USB |
| ETCR3700C等電位聯結電阻測試儀 | 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 4A MAX | 可設置電阻報警閾值 | 400組 | —— |
| ETCR3740等電位聯結電阻在線測試儀 | 1mΩ～1000Ω | 1000mΩ、10Ω、100Ω、1000Ω | 1A MAX | 可設置電阻報警閾值 | —— | RS485、4 |
