產品簡介

ETCR3200雙鉗接地電阻測試儀又稱多功能接地電阻測試儀、精密接地電阻測試儀，用于現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻。儀表采用數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時無需斷開任何并聯接地電極，最大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保長年測量的高精度、高穩定性和高可靠性。廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。

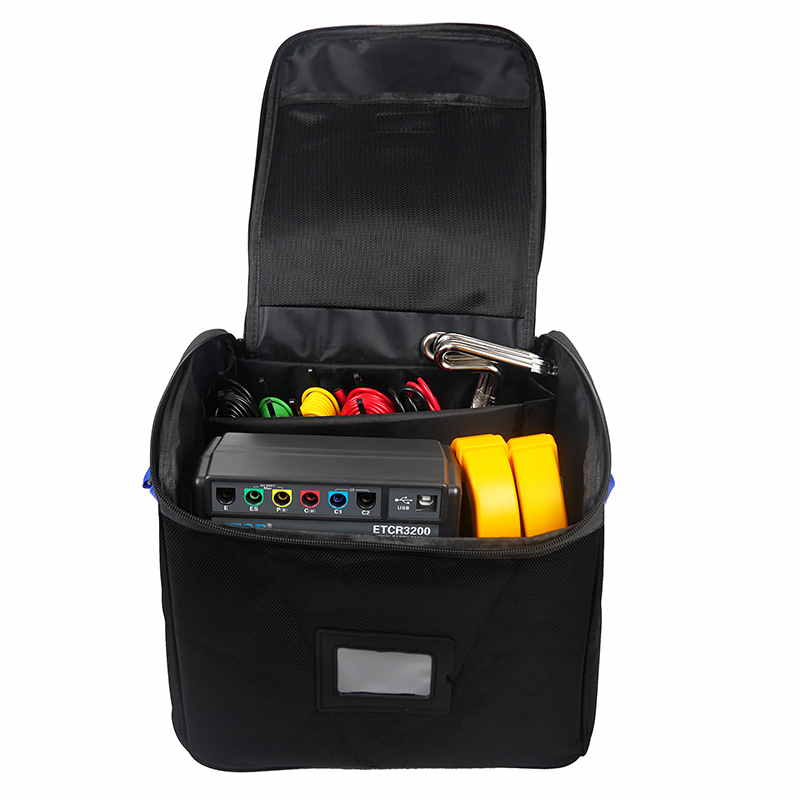

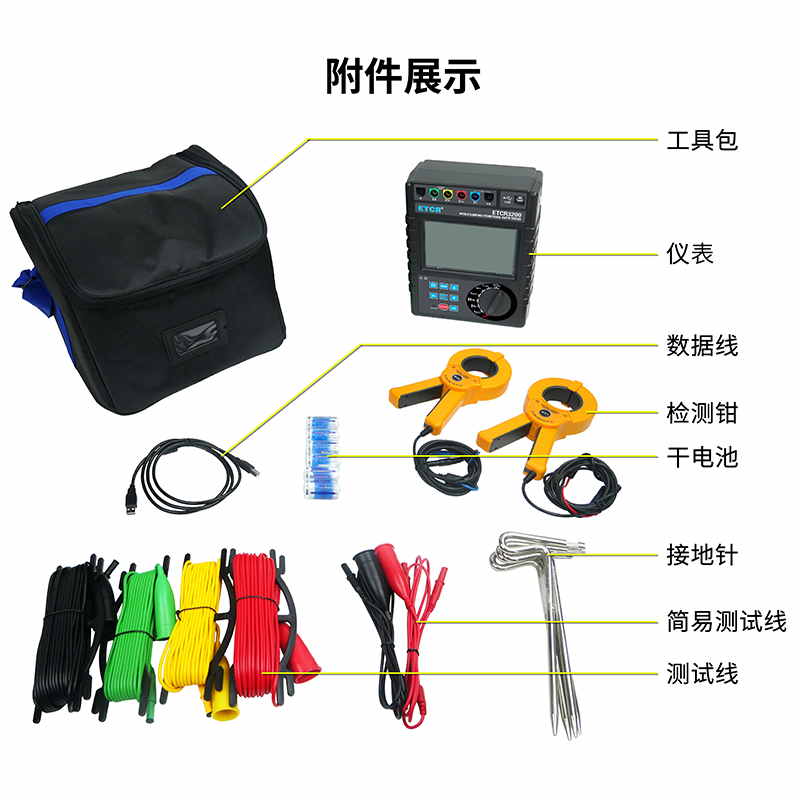

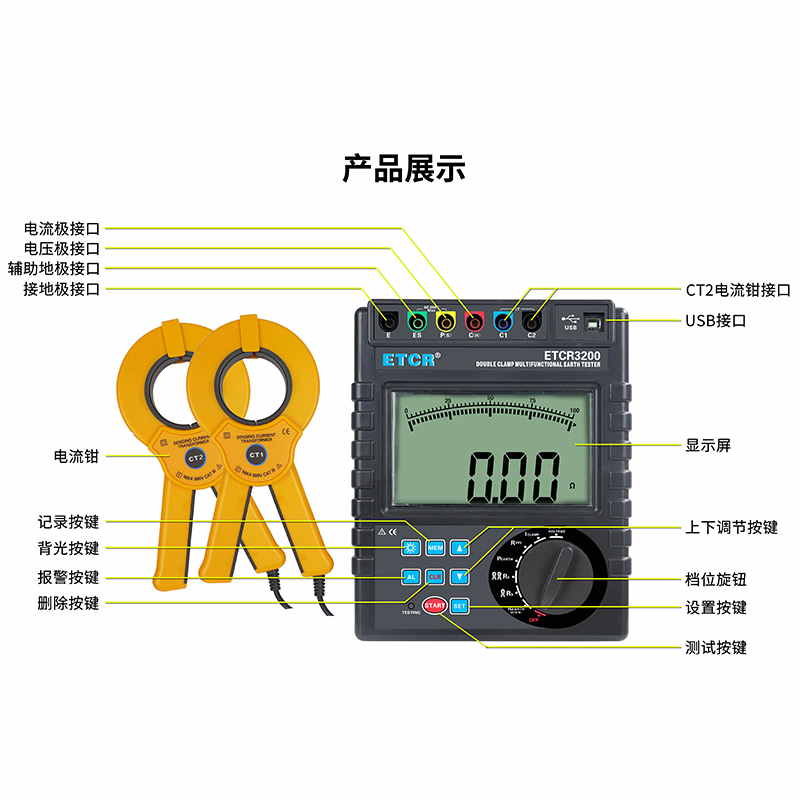

ETCR3200雙鉗接地電阻測試儀，由主機、電流鉗(雙鉗)、數據軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，具有背光、棒圖指示，一目了然。同時能存儲2000組數據，通過USB接口數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
產品特點
1、二三四線法、選擇法、雙鉗法測量接地電阻。
2、導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強。

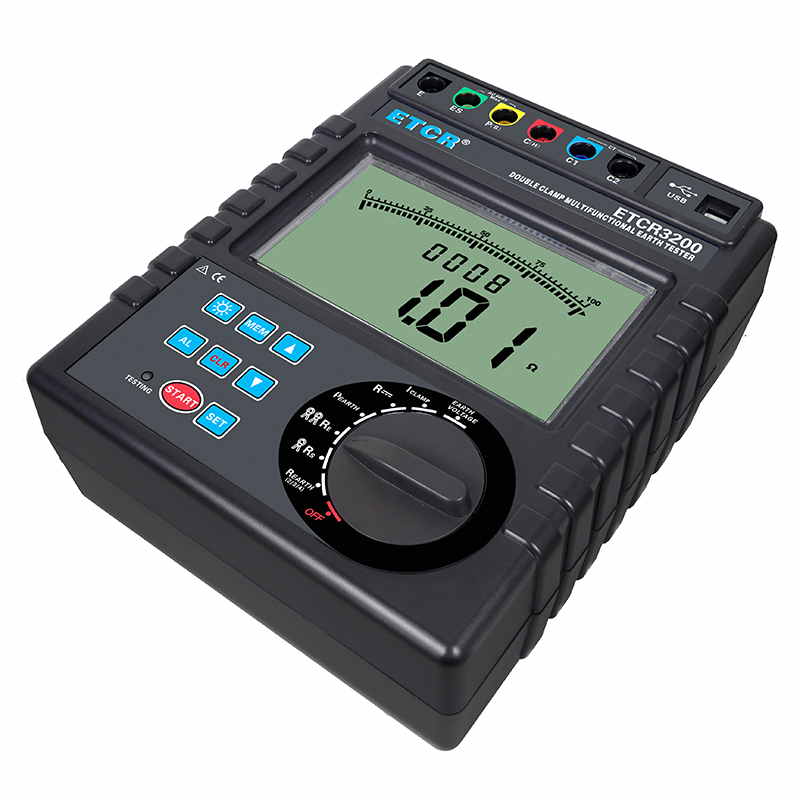

3、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
4、報警功能，可設置報警閾值。
5、存儲功能，數據存儲2000組。
6、USB通訊接口，數據上傳功能。

技術參數

1、基準條件下基本誤差及性能指標

測量功能	測量范圍	精度	分辨率
二三四線法測量接地電阻(Re)、直流電阻(R—)	0.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
選擇法測量接地電阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
雙鉗法測量接地電阻(Re)	0.01Ω～0.99Ω	±10%rdg±5dgt	0.01Ω
	1.0Ω～29.9Ω		0.1Ω
	30Ω～100Ω		1Ω
土壤電阻率(ρ)	0.00Ωm～99.99Ωm	根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地電壓50Hz/60Hz	AC 0.0V～100.0V	±2%rdg±3dgt	0.1V
交流電流 50Hz/60Hz	AC 0.00mA～600.0A	±2%rdg±3dgt	0.01mA

2、一般規格

規格名稱	規格參數
電源	DC 9V(堿性干電池 LR14 1.5V 6節)
顯示模式	4位超大LCD顯示，帶背光
測量指示	測量中LED閃爍指示，LCD倒計數顯示
LCD尺寸	128mm×75mm；顯示域124mm×67mm
背光	可控背光，適合昏暗場所使用
測量方式	精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻
測量方法	二三四線法測量：變極法選擇法測量：變極法雙鉗法：非接觸互感測量法土壤電阻率：四極法(溫納法) 直流電阻：變極法交流電流：平均值整流(鉗形) 對地電壓：平均值整流(P(S)-ES接口間)
測試電壓波形	正弦波
測試頻率	128Hz/111Hz/105Hz/94Hz(自動選頻)
測試電流	＞20mA（正弦波）
開路測試電壓	AC 15V max
電極間距范圍	1m～100m
測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ9mm×230mm
電流鉗	2把：藍黑插頭，紅黑插頭各1把
電流鉗口徑	φ50mm
電流鉗尺寸	高寬厚：200mm×103mm×39mm
測量時間	交流電流：約2次/秒；對地電壓：約2次/秒；接地電阻：約7秒/次
線路電壓	AC 600V以下測量
通訊接口	具有USB接口，存儲數據可以通過軟件上傳電腦
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據存儲	2000組，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
報警臨界值設置范圍	電阻：0Ω～9999Ω，電壓：0.0V～100.0V，電流：0.000A～9.9999A
電池電壓	當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池。
自動關機	開機15分鐘后自動關機
工作電流	背光：25mA Max(單獨背光耗電)；待機：25mA Max(開機后背光關閉)；測量：150mA Max(背光關閉)
儀表尺寸	高寬厚：215mm×178mm×83mm
質 量	儀表：約1220g(含電池)；總質量：約5.8kg(含包裝)；
過載保護	測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031； IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)；JJG 1054-2009(鉗形接地電阻儀)。
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-20℃～60℃；70%RH以下

型號對比

產品圖片	產品型號名稱	鉗口尺寸	電阻量程	電壓量程	電流量程	報警功能	存儲功能

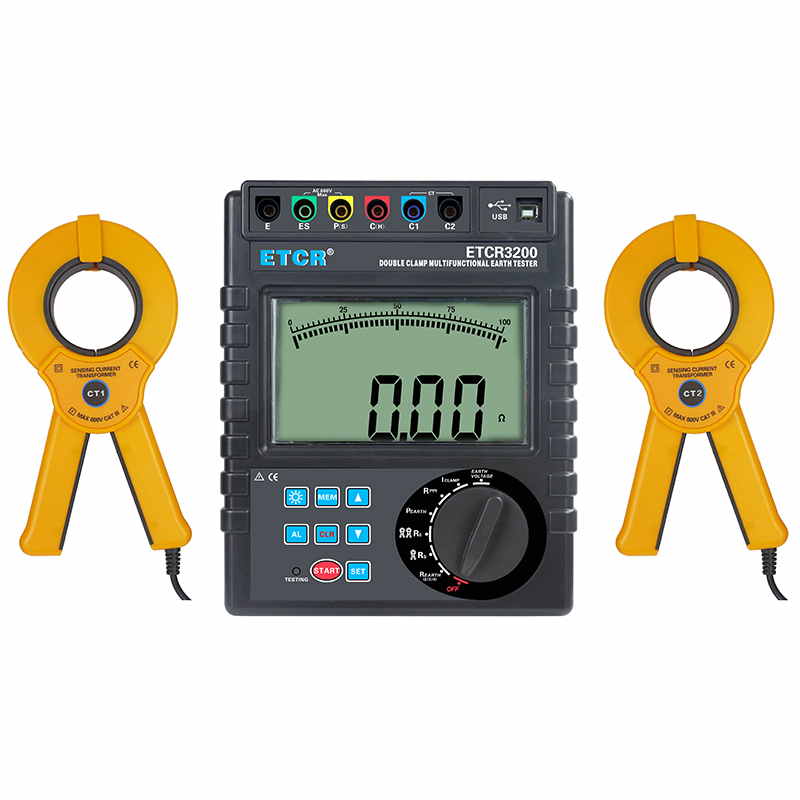

	ETCR3200雙鉗接地電阻測試儀	Φ50mm	0.00Ω～30.00kΩ	AC 0V～100V	0.0mA～600A	可設置報警閾值	2000組

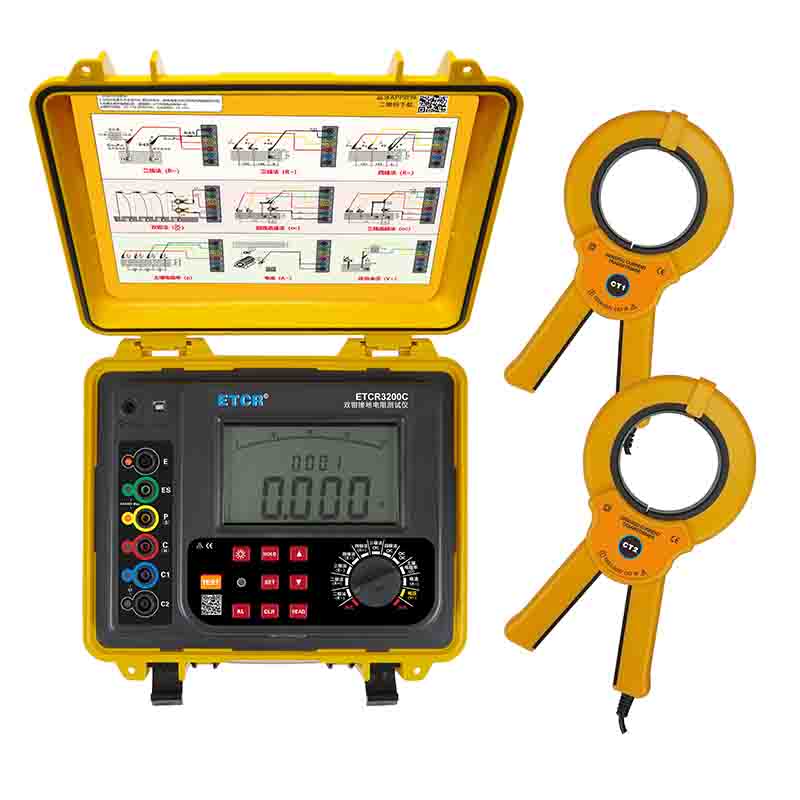

	ETCR3200C 雙鉗接地電阻測試儀	Φ70mm	0.00Ω～300kΩ	AC 0V～100V	0.0mA～600A	可設置報警閾值	2000組
