產品簡介

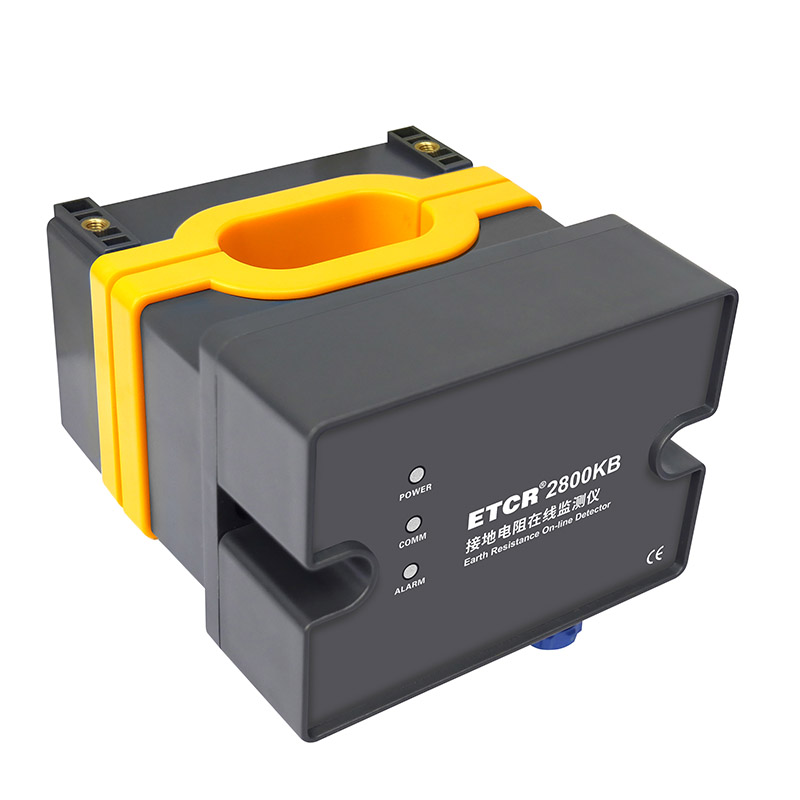

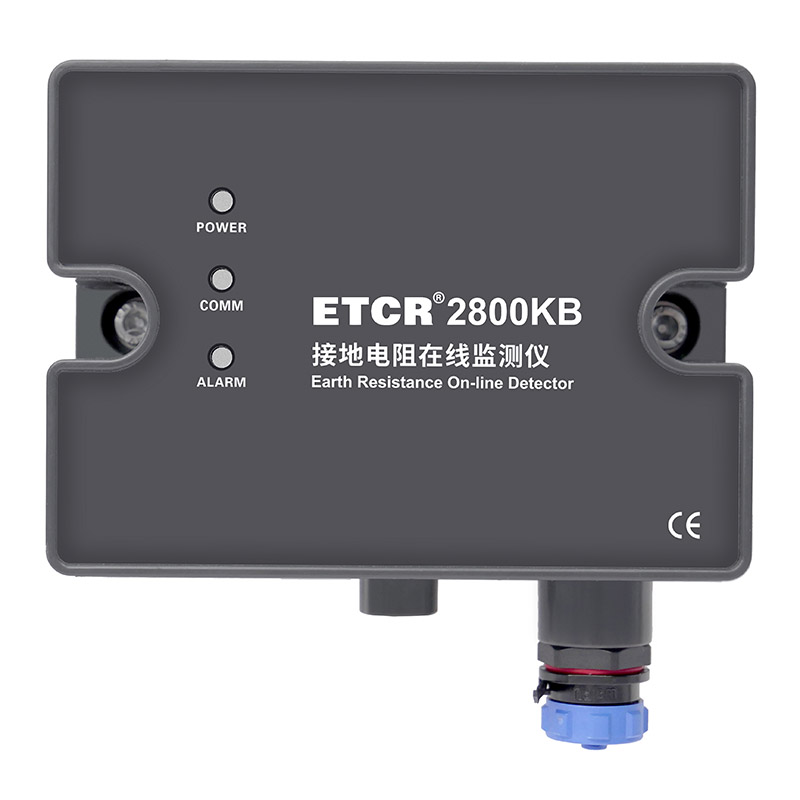

ETCR2800KB/2800KC接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，還可以在線監測接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通信接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。

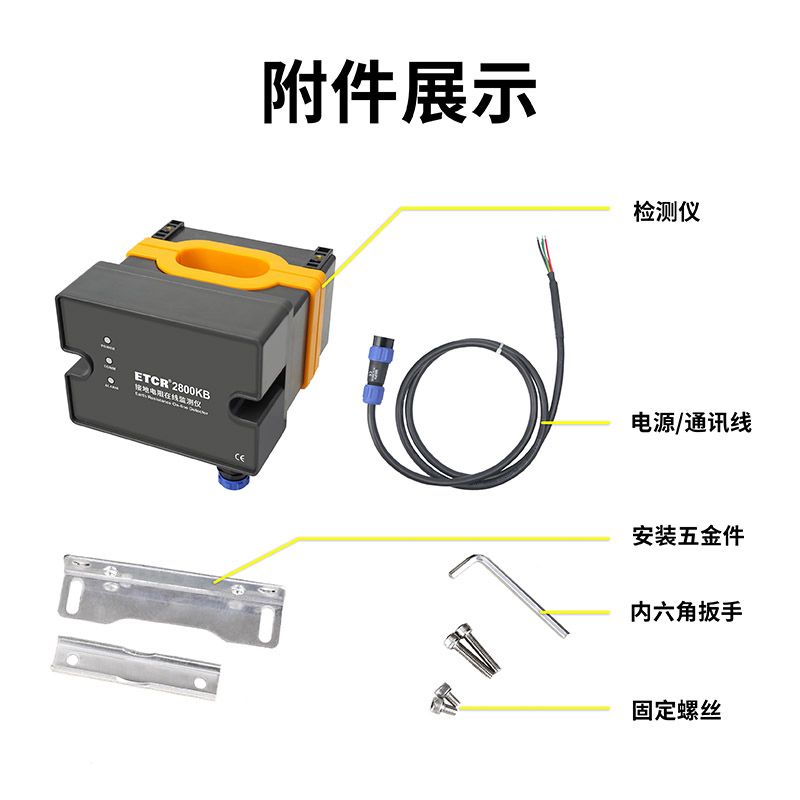

ETCR2800系列接地電阻在線檢測儀由傳感器、控制器、安裝五金件等組成，傳感器有閉環式與開合式，控制器有整體式與分體式，以適應不同的應用環境。其中開合式結構，安裝時無需斷開接地引下線，方便快捷。檢測儀可以單個安裝使用，也可以自行組建成有線網絡系統或無線網絡系統使用。

檢測儀帶有RS485通信接口（支持MODBUS-RTU通信協議）或選購4G通信模塊(MQTT協議)，通過上位機軟件或后臺實現遠程在線監測。用戶可使用我公司研發的RS485通信接地電阻在線監測上位機軟件，或4G無線通信接地電阻在線監測后臺，實現遠程實時監測接地狀況。

ETCR2800系列接地電阻在線檢測儀可采用外部供電（用戶自行配置），或采用低功耗電源通信模塊（選購件），模塊支持 TCP、MQTT 網絡協議對接標準物聯網平臺，本地可實現 ModbusRTU 自主輪詢后邊緣計算，通過 JSON 數據包主動上報，輕松實現對現場設備的遠程數據采集。模塊有太陽能版與鋰亞電池版，其中太陽能版內置鋰電池?zé)o光情況下可續航3個月，鋰亞電池版可續航3年。外置電源防護等級IP68。如選購電源通信模塊，則無需選購4G通信。

ETCR2800系列接地電阻在線檢測儀已通過防爆認證，其安全防爆認證參數整機滿足GB3836.1-2021和GB3836.4－2021標準相關要求。其防爆標志為Ex iaⅡB T3 Ga。防爆合格證號：CE23.3868X。它可應用于相應的易燃易爆環境中。

產品特點

1、產品有多種結構以適應各種場所應用。

2、閉環式檢測儀，成本較低，安裝時需斷開接地引下線。

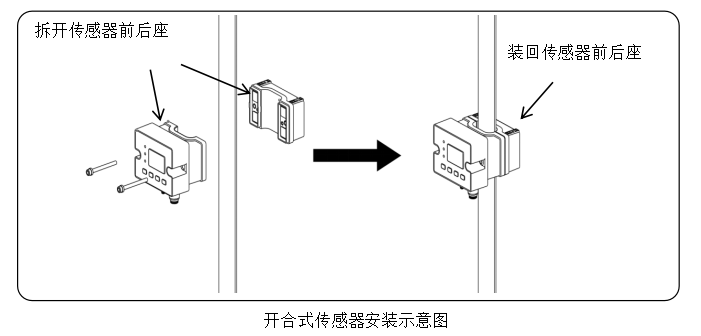

3、開合式檢測儀，安裝時不需斷開接地引下線，安裝方便快捷。

4、分體式檢測儀，控制器與傳感器分開安裝，便于觀察測量結果，或集中管理。

5、多功能寬量程，接地電阻量程：0.01Ω～200Ω；接地電流量程：0.0mA～20A。

6、多種通信方式：RS485/4G，RS485支持ModBus協議。

7、可提供有線及無線接地電阻在線監測后臺，實現遠程實時監測接地狀況。

8、具有自檢功能，可通過協議遠程檢測設備是否正常工作。

9、具有線阻清除功能，可減少線阻帶來的測量誤差影響。

10、防雷功能，適用于室外多雷擊場合。

11、報警功能：可設置報警臨界值，具有聲光報警指示。

12、已通過防爆認證，防爆標志為Ex iaⅡB T3 Ga。

13、可配置低功耗電源通信模塊，支持 TCP、MQTT 網絡協議對接標準物聯網平臺，內置電容量鋰電池，續航時間三年以上。


技術參數

1、技術規格

供電方式	外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。

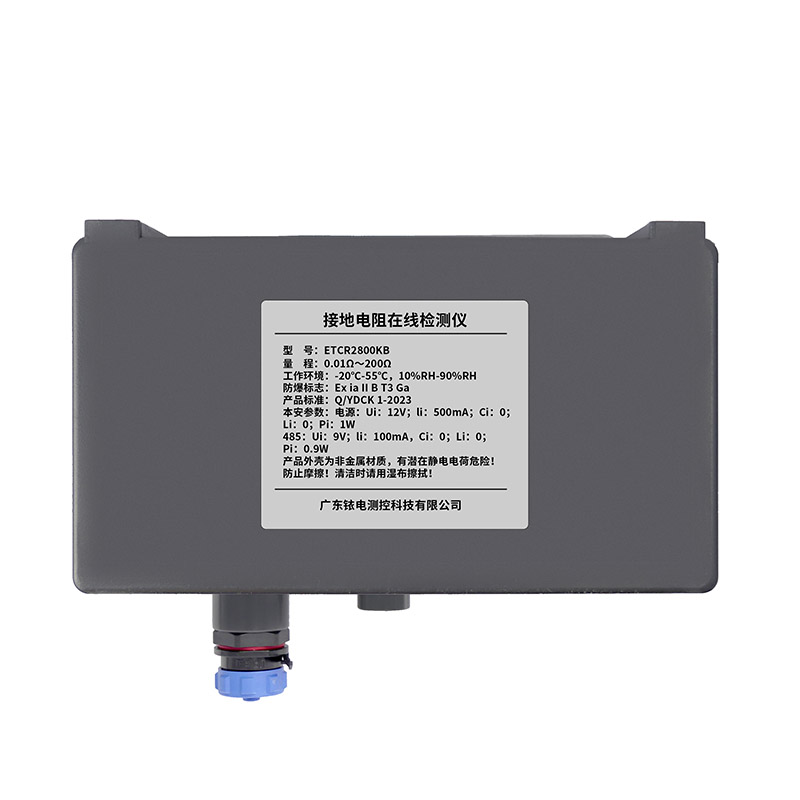

電源	9V DC～24V DC（用戶外部提供或使用低功耗電源通信模塊) (本安參數：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485參數：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。）本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。
接地電阻測量	量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt
接地電流測量（選購）	量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±5dgt

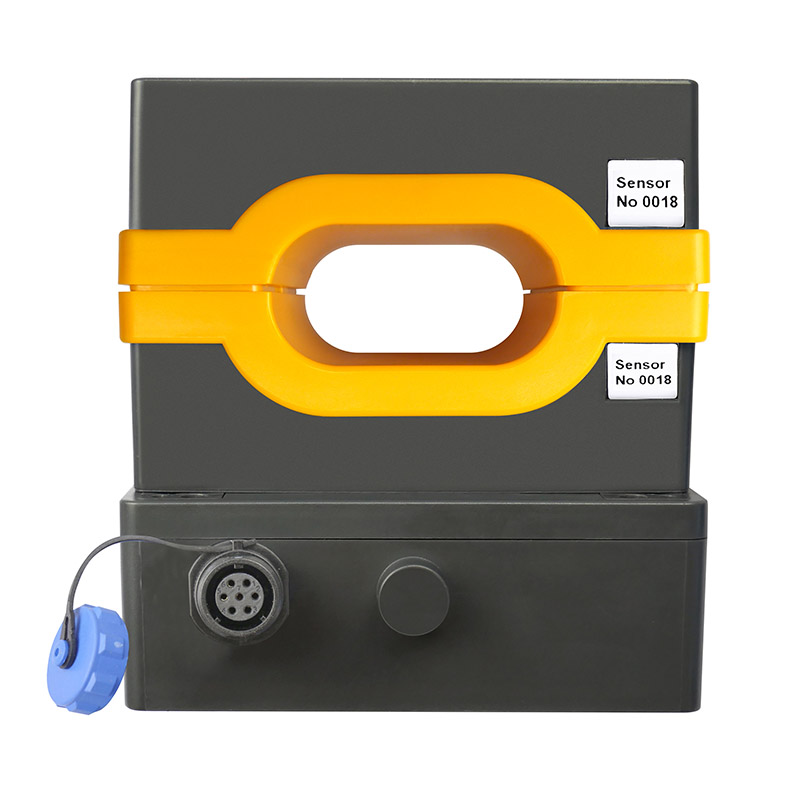

檢測儀結構	整體式+開合式傳感器
傳感器穿孔尺寸	56mm×27mm
外形尺寸	119mm×108mm×124mm
換檔	全自動換檔
LCD尺寸	C型：47mm×28.5mm
溢出指示	電阻值＞200Ω；電流值＞20A時，顯示“OL”符號

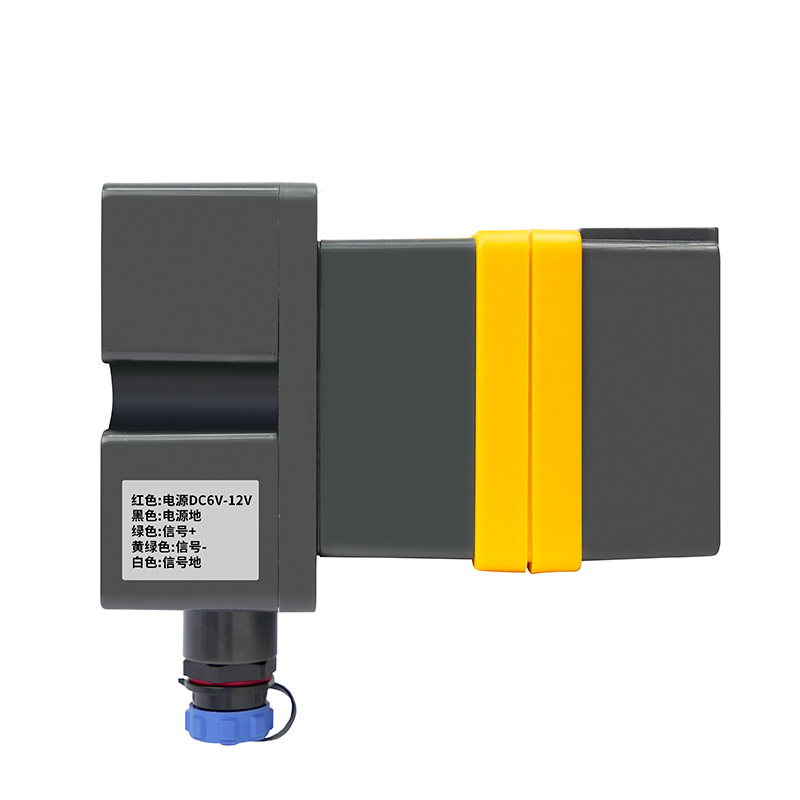

電源及通信線接線標識	紅色---電源輸入正；黑色---電源輸入地；綠色---RS485信號正；黃綠色---RS485信號負；白---屏蔽地；(電源輸入地與屏蔽地可以短路連接)

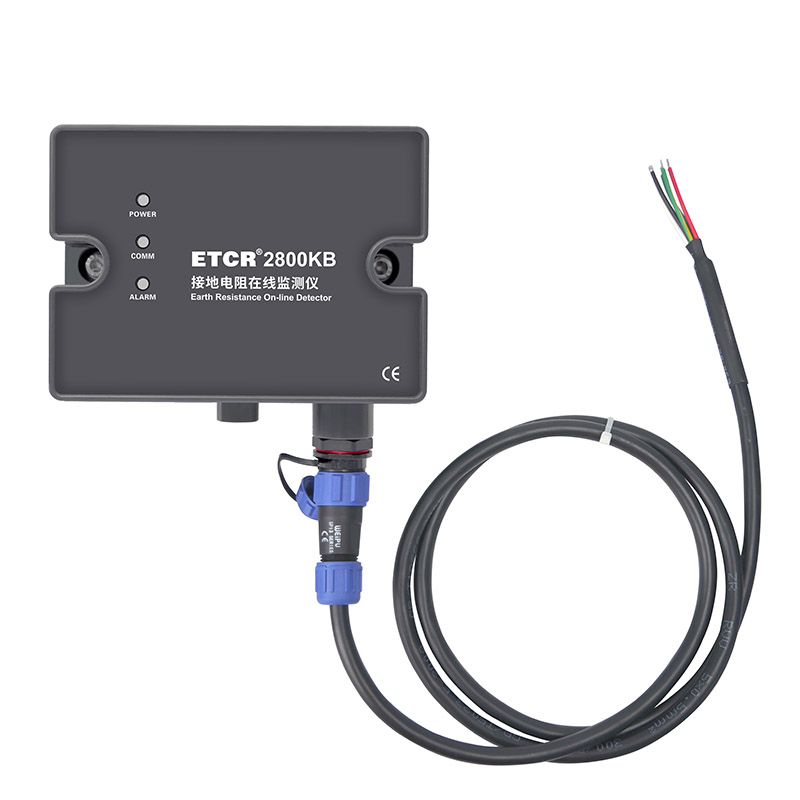

電源通信線	1條，長1米(5芯線)
通信方式	RS485或4G(RS485支持ModBus協議)
網絡點數	有線網絡：1～250個接地點，可擴展無線網絡：60000個接地點，可擴展
通信距離	有線網絡：約1000米，可擴展無線網絡：不限制
報警指示	KB型：檢測儀聲光報警 KC型：檢測儀聲光報警和LCD顯示
報警設置	KB型：后臺設置 KC型：檢測儀面板按鍵設置、后臺設置
質 量	KB型：約1100g；KC型：約1120g；
低功耗電源通信模塊（選購）	電池容量：太陽能版：6400mAH（無光續航3個月）鋰亞電池版：27000mAH（續航3年）
低功耗電源通信模塊（選購）	通信方式：支持邊緣計算功能，通過 Modbus 協議實現邊緣采集、JSON 上報，支持通過 TCP、MQTT 對接第三方云平臺
工作溫濕度	-20℃～55℃；20％RH～90％RH
地線干擾電流	應避免
外部磁場	＜40A/m
外部電場	＜1V/m
單次測量時間	約0.5秒
工作電流	檢測儀：12VDC 50mA Max(4G版 12VDC 150mA Max).
防爆標志	Ex iaⅡB T3 Ga
防爆合格證號	CE23.3868X
防護等級	IP65
4G通信模塊（選購）	LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41
全球版4G通信模塊（選購）	LTE-FDD；LTE-TDD B38/B39/B40/B41 B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 WCDMA B1/B2/B4/B5/B6/B8/B19；GSM B2/B3/B5/B8

2、外置低功耗電壓通訊模塊技術參數：

產品型號	SC350太陽能版	SC360鋰亞電池版
產品圖
供電方式	2 節 18650 鋰電池+太陽能板	3節 ER26500 鋰亞電池
電池容量	6400mAH	27000mAH
續航時間	無光情況下，電池可支持 3 個月續航。夏季約3天充滿，冬季約一周充滿。	約3年
輸出電壓	DC12V
輸出功率	最大輸出功率 1.2W，最大可輸出供電 100mA
開關機方式	A 口可旋轉磁力環，三角標標識，RUN 運行、OFF 關機、SET 運維
產品尺寸	139.1mm×102.5mm×45 mm
安裝方式	定位孔壁掛安裝、抱箍安裝、掛鉤安裝
防護等級	IP68
采集間隔	對外供電采集從機數據的時間，1~1440min（默認 15min）
上報間隔	聯網上報數據時間，1~24 倍采集間隔(默認4倍)
通信協議	TCP、MQTT，支持域名解析
MQTT協議	3.1、3.1.1（默認），支持標準 MQTT 對接華為云、阿里云等

注：電源通信模塊僅限國內使用，如選購電源通信模塊，則無需選購4G通信。

型號對比

品圖片	產品型號名稱	穿孔尺寸	電阻量程	電流量程（選購）	產品結構
	ETCR2800B接地電阻在線檢測儀(2025款)	56mm×27mm	0.010～200Ω	0.0mA～20A	整體式+閉環式傳感器
	ETCR2800C接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+閉環式傳感器+顯示屏
	ETCR2800KB接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+開合式傳感器
	ETCR2800KC接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+開合式傳感器+顯示屏
	ETCR2800S接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分體式+閉環式傳感器+顯示屏
	ETCR2800KS接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分體式+開合式傳感器+顯示屏
	ETCR2800E小口徑接地電阻在線檢測儀	Φ17mm	0.010Ω～200Ω	0.0mA～20A	裸板+傳感器
	ETCR2800N內置式接地電阻在線檢測儀	65mm×36mm	0.010Ω～200Ω	0.0mA～20A	裸板+傳感器
	ETCR2800T不銹鋼接地電阻在線檢測儀	53mm×20mm	0.010Ω～200Ω	0.0mA～20A	裸板+不銹鋼殼體傳感器
